Sennheiser EW100-G4-945-S 1G8

• SKM100-945 G4 Handsender
• Ladekontakte
• Superniere
• dynamisch
• EM100 Diversity Empfänger
• bis zu 12 Systeme
• MZQ1 Klemme
• Rackmount
• 1785-1800 MHz
• Kompatibel mit G1-G3 Systemen
• Anmelde- und Gebührenfrei

EW 100 G4-945-S

Entwickelt für professionellen Live-Sound: Robustes, drahtloses All-in-One-System für Sänger und Moderatoren

Überblick

Vielseitiges drahtloses System für Sänger, Redner oder zum Spielen von Instrumenten mit bis zu 42 MHz Schaltbandbreite in einem stabilen UHF Bereich und schneller, zeitgleicher Aufbau von bis zu 12 verbundenen Systemen.
Hochmoderner Live-Sound mit Sennheisers berühmten e 935 und e 945 Mikrofonkapseln auf einem leichten Aluminium-Handsender mit integriertem Mute-Taster.

Merkmale

• Entwickelt für professionellen Live-Sound: Robustes, drahtloses All-in-One-System für Sänger und Moderatoren
• Hochmoderner Live-Sound mit Sennheisers berühmten e 835, e 845, e 865, e 935, e 945 Mikrofonkapseln auf einem leichten Aluminium-Handsender mit integriertem Mute-Taster
• True-Diversity Empfänger in halber Rackbreite in einem Vollmetallgehäuse mit intuitivem LCD-Display
• Leichte und flexible drahtlose Synchronisation zwischen Sender und Empfänger über Infrarot
• Schnelle Frequenzzuweisung für bis zu 12 Empfänger über neue Link-Funktion
• Bis zu 20 kompatible Kanäle
• Bis zu 42 MHz Bandbreite mit 1680 wählbaren Frequenzen, voll abstimmbar im UHF-Bereich
• Reichweite: bis zu 100 Meter
• Hohe Sendeleistung (bis zu 30 mW), abhängig von länderspezifischen Vorschriften

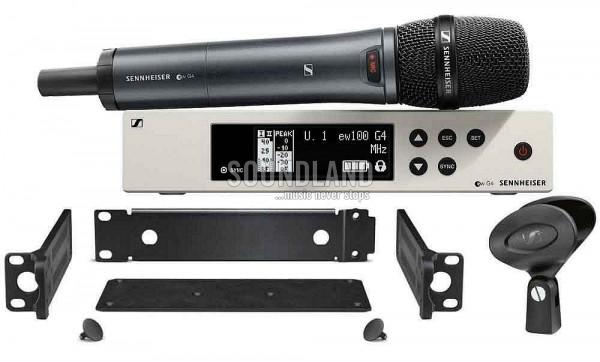

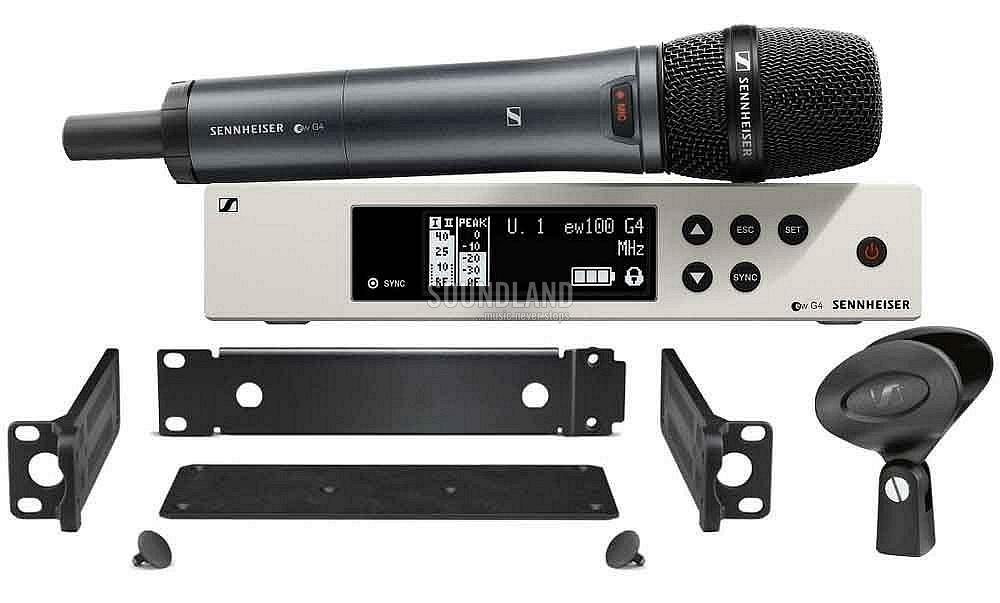

Lieferumfang

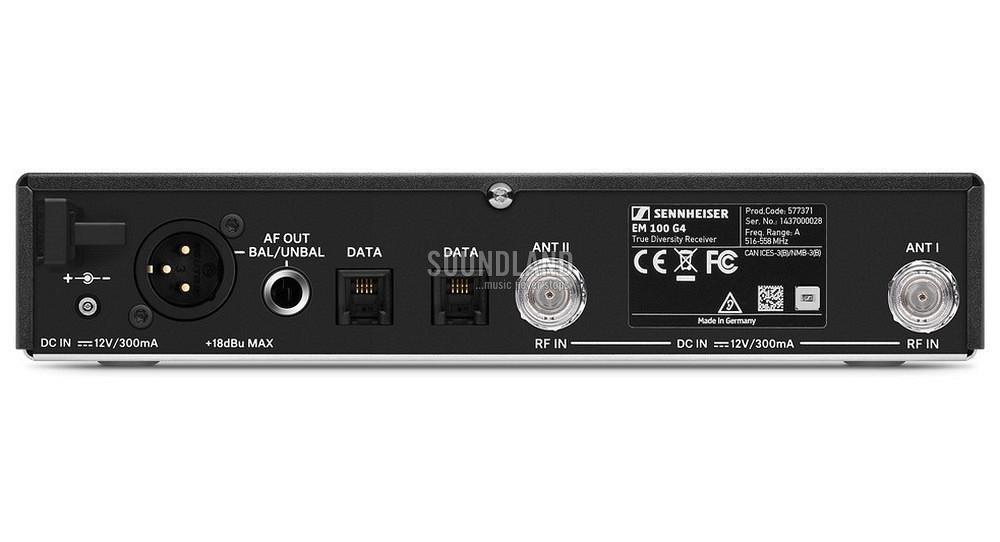

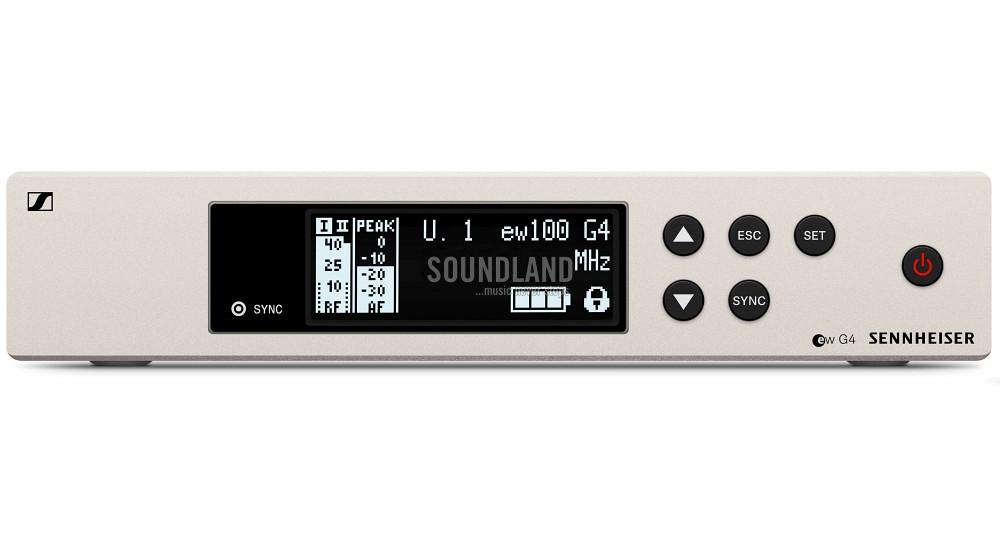

• EM 100 G4 True-Diversity Empfänger

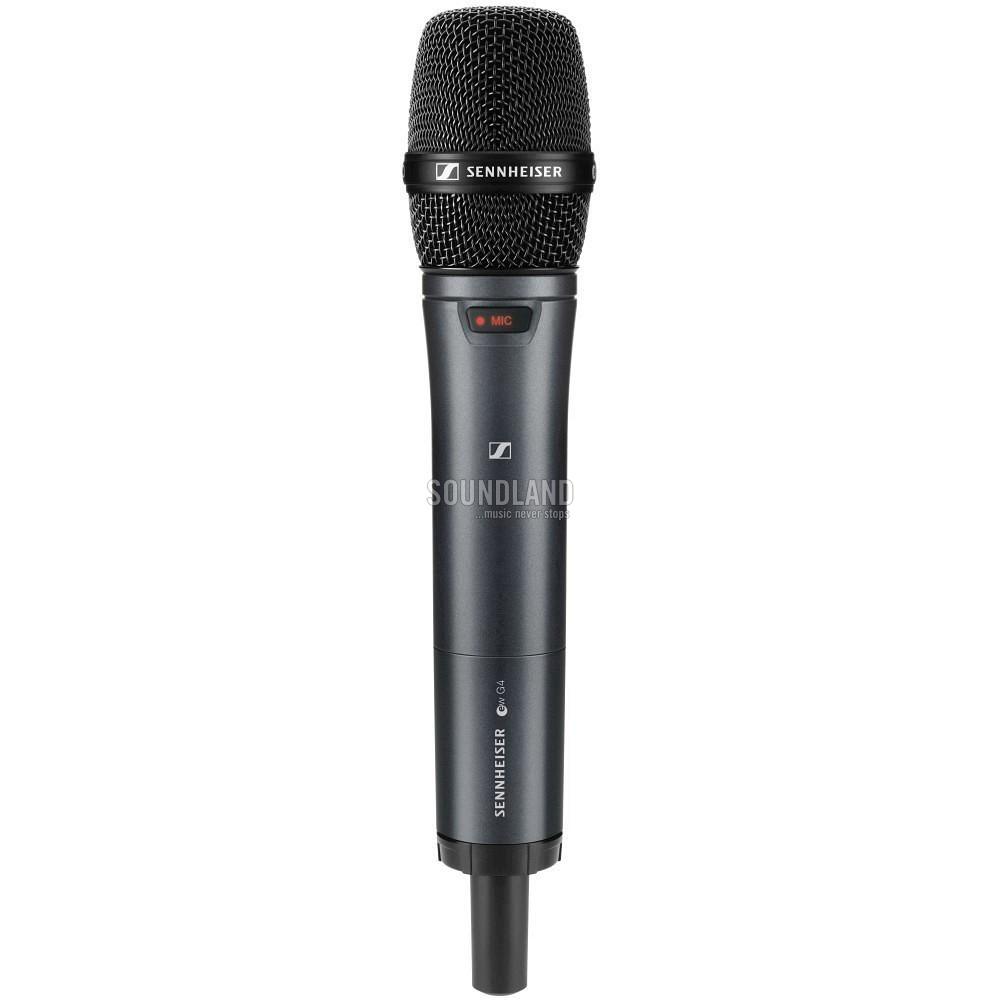

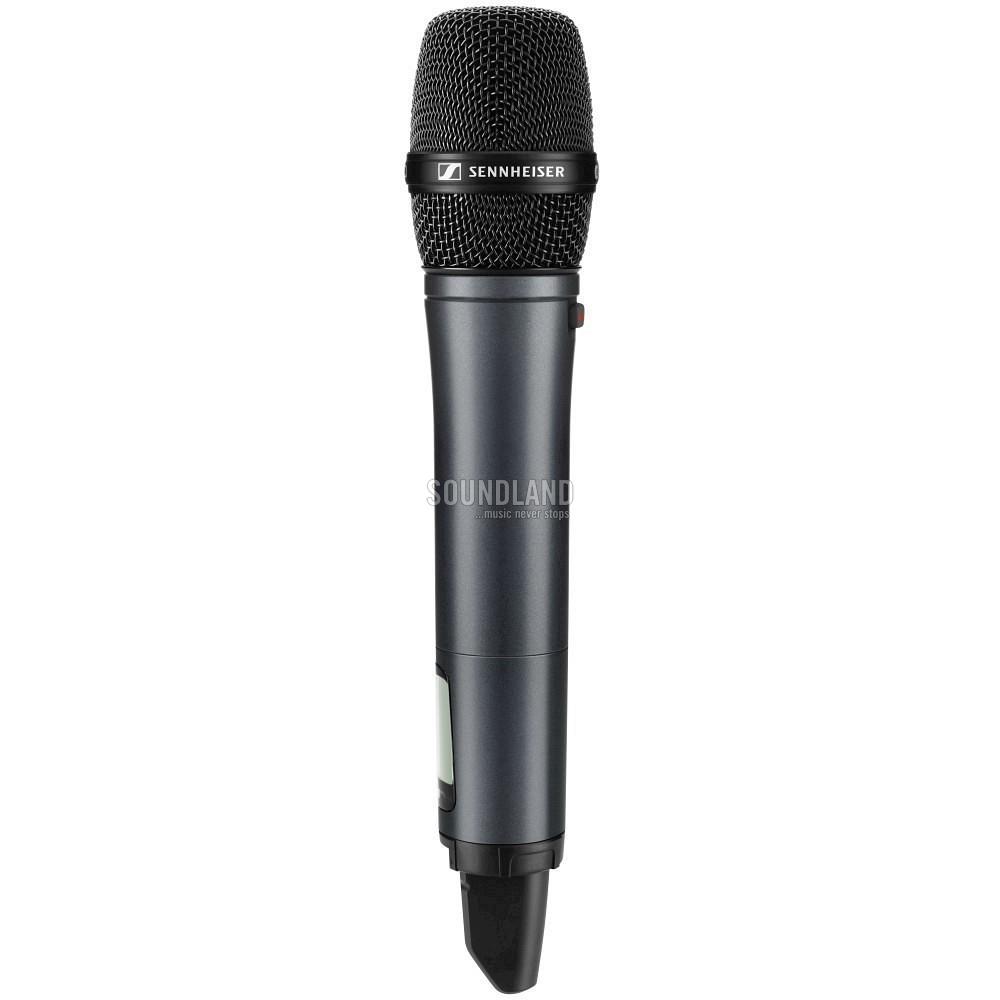

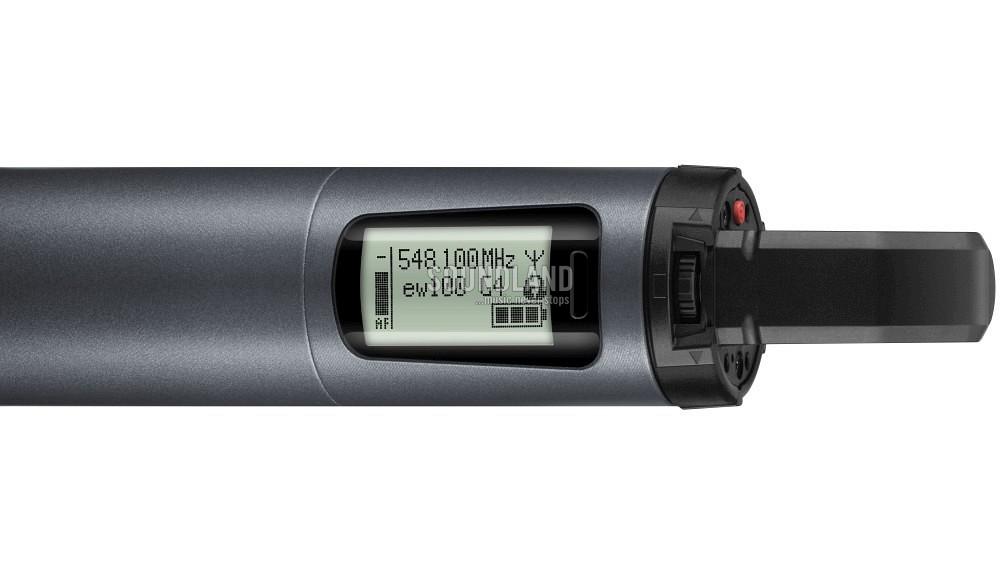

• SKM 100 G4-S Handsender
• MMD 935-1 Mikrofonmodul (nur 935-S Variante)
• MMD 945-1 Mikrofonmodul (nur 945-S Variante)

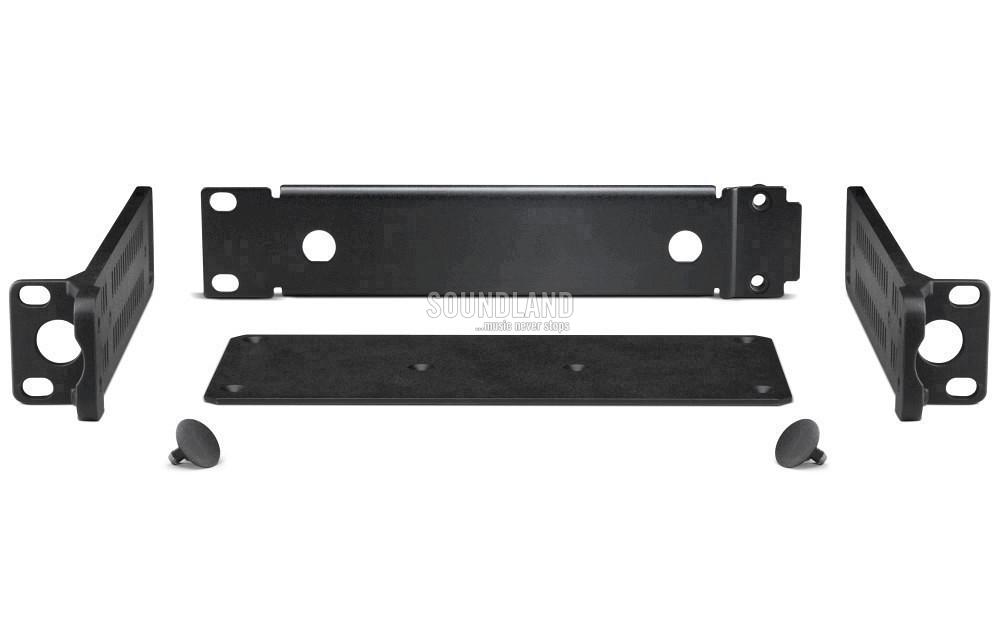

• GA 3 Rack-Montageset

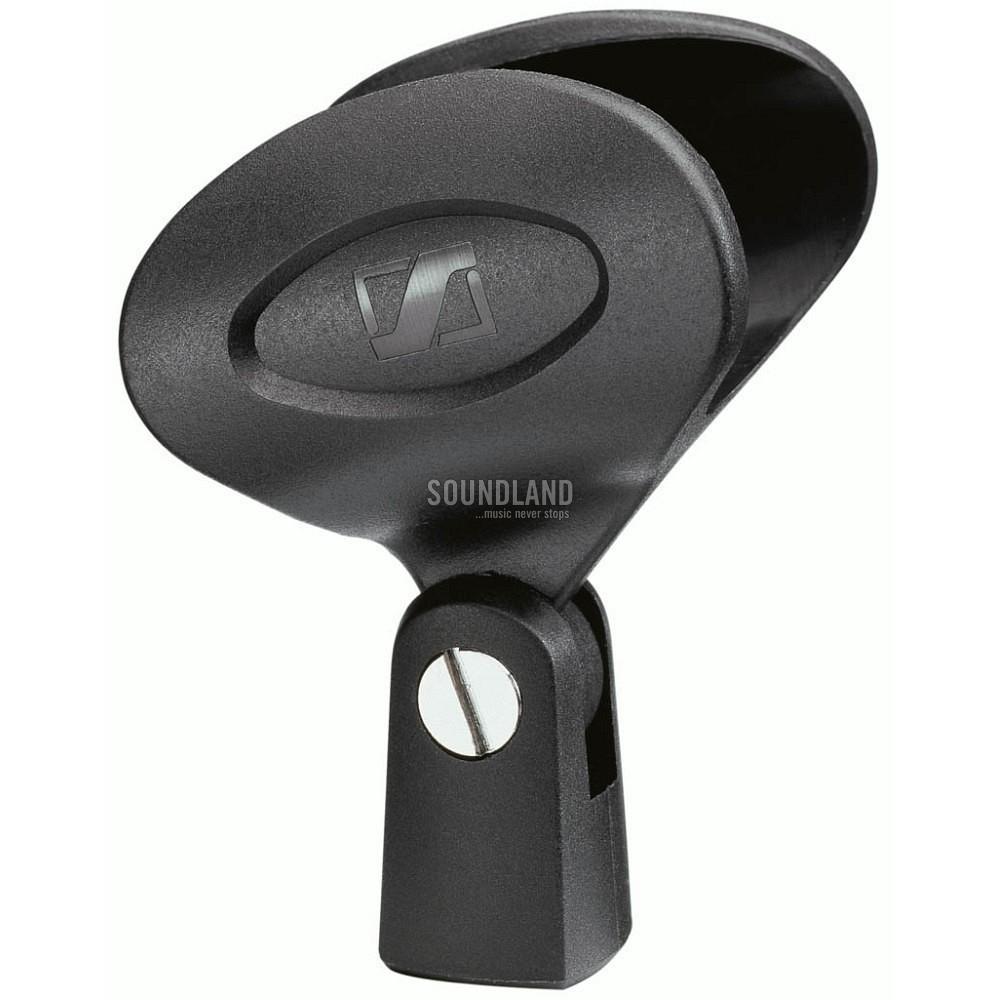

• MZQ 1 Mikrofonklemme
• Netzteil
• 2 AA Batterien
• 2 Stabantennen
• RJ-10-Kable
• Kurzanleitung
• Sicherheitshinweise
• Datenblatt mit Herstellererklärungen
• Frequenzbeiblatt

Technische Daten

EM 100 G4

    Frequenzbereich
        A1: 470 - 516 MHz
        A: 516 - 558 MHz
        AS: 520 - 558 MHz
        GB: 606 - 648 MHz
        G: 566 - 608 MHz
        B: 626 - 668 MHz
        C: 734 - 776 MHz
        D: 780 - 822 MHz
        E: 823 - 865 MHz
        1G8: 1785 - 1800 MHz

    Abmessungen
        ca. 190 x 212 x 43 mm

    Kompandersystem
        Sennheiser HDX

        Klirrfaktor bei 1KHz
            ≤ 0.9 %

        Gewicht
            ca. 980 g

        Audioausgang
            6,3-mm-Klinkenbuchse (unsymmetrisch): +12 dBu
            XLR-Buchse (symmetrisch): +18 dBu

        Geräuschpegelabstand
            ≥ 110 dBA

        Schaltbandbreite
            bis zu 42 MHz

        Spitzenhub
            ±48 kHz

        Nennhub
            ±24 kHz

        Modulationsart
            Breitband-FM

        Stromversorgung
            12 V DC

        Antennenanschluss
            2 BNC-Buchsen

        Stromaufnahme
            300 mA

        Nachbarkanalunterdrückung
            typ. ≥ 65 dB

        Nebenempfangsdämpfung
            typ. ≥ 65 dB

        Empfangsfrequenzen
            max. 1680 Empfangsfrequenzen, abstimmbar in 25-kHz-Schritten 20 Kanalbänke mit jeweils bis zu 12 voreingestellten Kanälen, intermodulationsfrei 1 Kanalbank mit bis zu 12 frei programmierbaren Kanälen

        HF-Empfindlichkeit
            < 2.5 μV für 52 dBA eff S/N

        Squelch (Rauschsperre)
            low: 5 dBµV middle: 15 dBµV high: 25 dBμV

        Equalizer
            Preset 1: Flat
            Preset 2: Low Cut (-3 dB bei 180 Hz)
            Preset 3: Low Cut/High Boost (-3 dB bei 180 Hz, +6 dB bei 10 kHz)
            Preset 4: High Boost (+6 dB bei 10 kHz)

        Temperaturbereich
            -10 °C bis +55 °C

        Empfängerprinzip
            True-Diversity

        Blocking
            ≥ 70 dB

SKM 100 G4-S

    Abmessungen
        ca. Ø 50 x 265 mm

    Kompandersystem
        Sennheiser HDX

    Klirrfaktor bei 1KHz
        ≤ 0.9 %

        Gewicht
            (inkl. Batterien) ca. 450 g

        Geräuschpegelabstand
            ≥ 110 dBA

        HF-Ausgangsleistung
            Max. 30 mW

        Schaltbandbreite
            bis zu 42 MHz

        Spitzenhub
            ±48 kHz

        Nennhub
            ±24 kHz

        Betriebszeit
            typ. 8 h

        Modulationsart
            Breitband-FM

        Stromversorgung
            2 AA Batterien, 1,5 V oder Akkupack BA 2015

        Stromaufnahme
            bei Nennspannung: typ. 180 mA
            bei ausgeschaltetem Sender: ≤ 25 µA

        Eingangsimpedanz
            40 kΩ

        Max. Eingangsspannung
            3 Veff

        Energieversorgung
            Batterie 3 V / Akku 2,4 V

        Sendefrequenzen
            max. 1680 Sendefrequenzen, abstimmbar in 25-kHz-Schritten 20 Kanalbänke mit jeweils bis zu 12 voreingestellten Kanälen, intermodulationsfrei 1 Kanalbank mit bis zu 12 frei programmierbaren Kanälen

        NF-Übertragungsbereich
            80 – 18,000 Hz

        Temperaturbereich
            -10 °C bis +55 °C

        Frequenzstabilität
            ≤ ±15 ppm

MMD 945-1

    Schalldruckpegel bei 1 kHz
        154 dB SPL

    Wandlerprinzip
        dynamisch

    Richtcharakteristik
        Superniere

        Empfindlichkeit, Übertragungsfaktor
            1.8 mV/Pa
