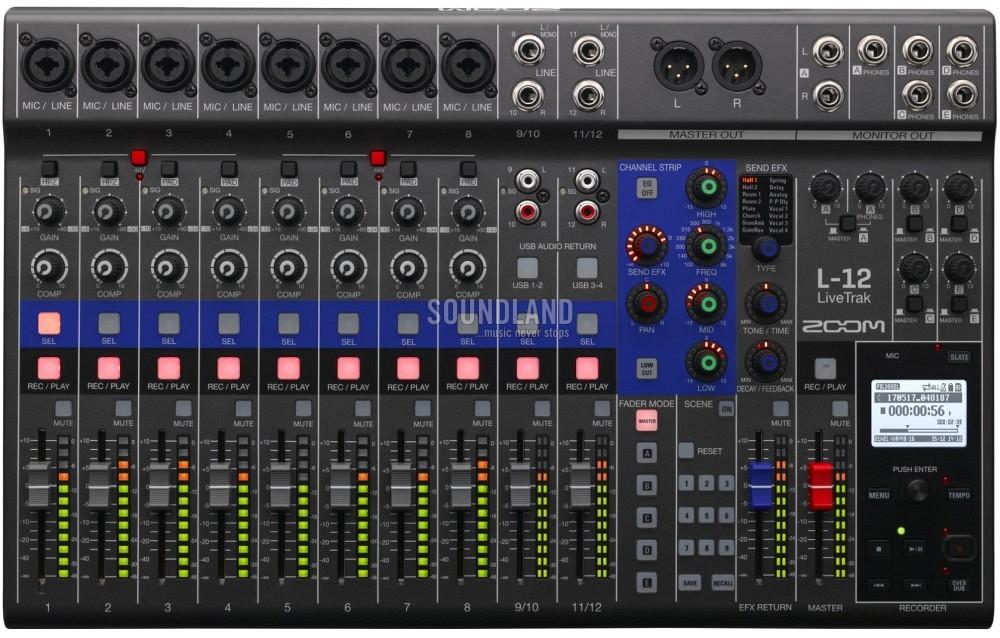

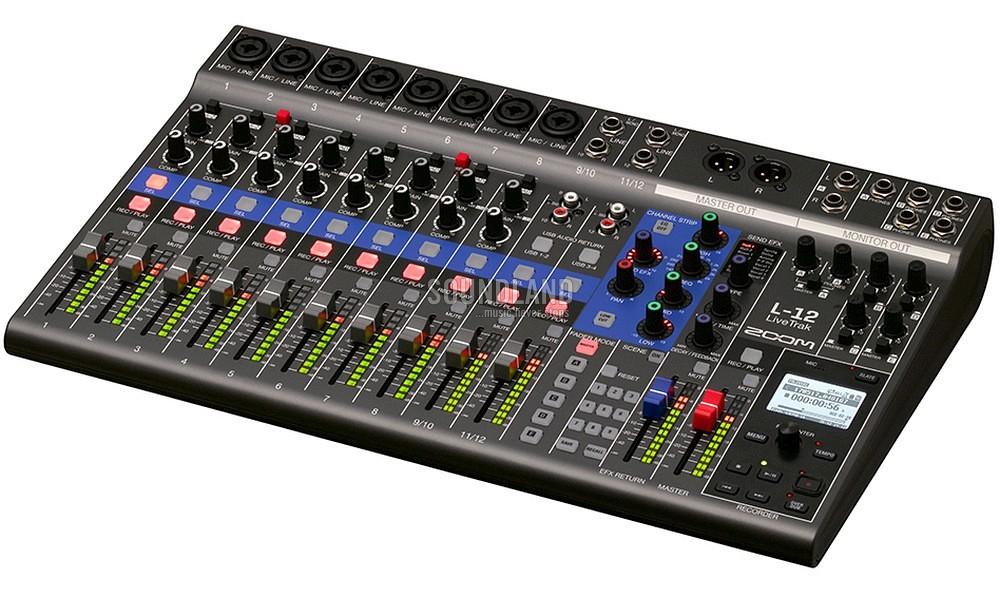

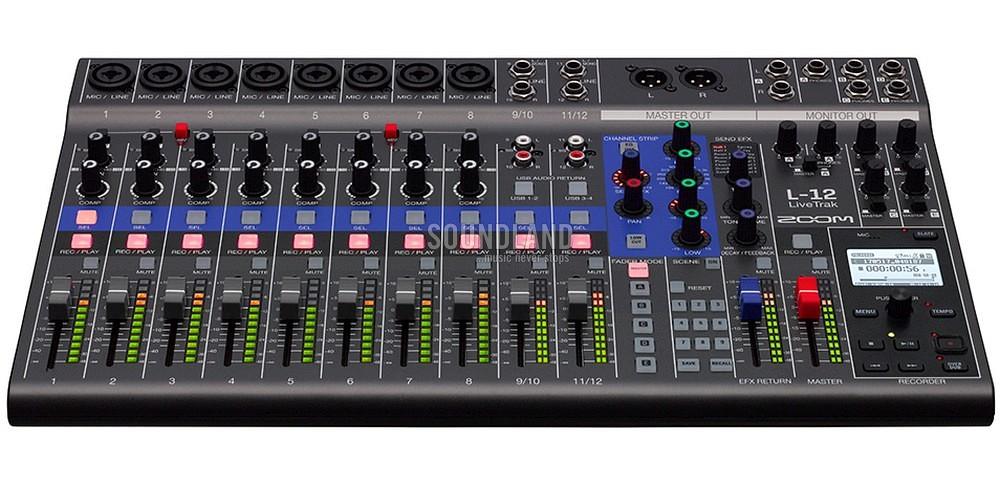

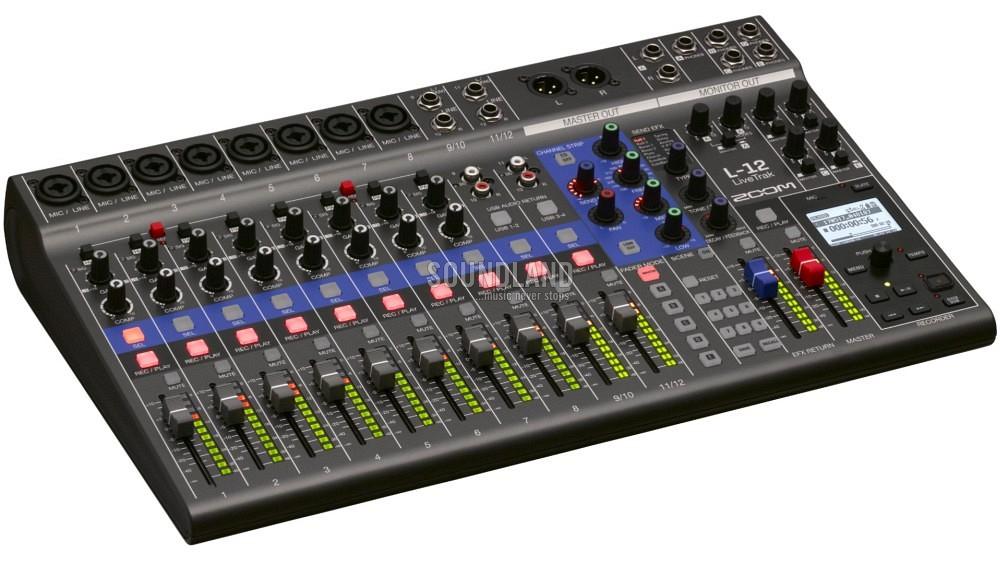

Zoom L-12 LiveTrak

Mischung, Aufnahme, Monitoring, Playback und Remix

Die hochwertige und kompakte Digitalkonsole LiveTrak L-12 ist ein weiteres Beispiel für die Erfolgsgeschichte der Firma Zoom, die immer wieder unverzichtbare Produkte für kreative Anwender entwickelt. Mit dem LiveTrak L-12 präsentieren wir Ihnen nun eine neue sensationelle Lösung für den Live- und Recording-Einsatz: Ein einziges Gerät, mit dem Sie alle Aufgaben für die Mischung, Aufnahme, Wiedergabe und das Monitoring erledigen.

Allein mit LiveTrak erstellen Sie dank erstklassiger Vorverstärker Mischungen und Aufnahmen in hoher Auflösung. Dazu können Sie das Gerät unter Windows, macOS und iOS auch als Audio-Interface nutzen. LiveTrak ist die einzige digitale Konsole, mit der Sie Ihre Live-Darbietungen mischen und gleichzeitig auf zwölf Einzelspuren auf einer SD-Karte aufnehmen. Parallel können Sie zudem fünf unabhängige, frei konfigurierbare Monitormischungen für die integrierten Kopfhörerverstärker bereitstellen. Seine umfassende Funktionalität und hervorragende Leistung machen LiveTrak L-12 zu einem Volltreffer für Live-Bands, den Einsatz im Proberaum, für unterschiedliche Aufnahmeszenarien sowie für den Beschallungseinsatz.

Der Zoom LiveTrak L-12 in der Übersicht

Digitales Mischpult, Standalone-Mehrspur-Recorder und mehrkanaliges Audio-Interface
Erstklassige Mikrofonvorverstärker mit einem äquivalenten Eingangsrauschen von -128 dBu und einer maximalen Verstärkung von +60 dB
12 diskrete Kanäle: 8 XLR-/Klinken-Combo-Eingänge und zwei TS/Cinch-Line-Stereoeingänge
Hi-Z-Option für die Kanäle 1 und 2, zuschaltbare Phantomspannung (+48 V) für die Kanäle 1-4 und 5-8
Gleichzeitige Aufnahme von 14 Spuren, Wiedergabe von 12 Spuren
Aufnahmeformat: WAV 44,1/48/96 kHz, 16/24 Bit, mono/stereo
Aufnahmemedien: SD/SDHC/SDXC-Karten mit bis zu 512 GB
Über die Select-Taster hat jeder Kanal Zugriff auf einen 3-Band-EQ mit parametrischen Mitten, das Hochpassfilter, den Panoramaregler sowie 16 editierbare Effekte.
Kompressor mit einem Regler für die Kanäle 1 bis 8
Über das helle, hintergrundbeleuchtete LCD und den Endlosregler haben Sie direkten Zugriff auf das intuitive Menü-System von LiveTrak: Hier können Sie neue Projekte erstellen, vorhandene Projekte laden oder Ihre Aufnahme-Einstellungen im Handumdrehen anpassen.
Über eine USB-Verbindung zum Computer wird der L-12 zu einem Audio-Interface mit 14 Ein- und vier Ausgängen
Speichern Sie bis zu neun Mixerszenen mit allen EQ-, Panorama- und Mute-Einstellungen uvm. und rufen Sie diese zu jeder Zeit wieder auf
Über die Fader-Betriebsarten können Sie neben der Summenmischung fünf unabhängige Monitormischungen erstellen und über die fünf integrierten Kopfhörerausgänge ausgeben
Nutzen Sie das eingebaute Talkback-Mikrofon für die Kommunikation und Kommentare bei der Aufnahme
Ein internes Metronom reduziert zudem den Bedarf an weiterem Zubehör
Auto Record: Automatisches Einstarten einer Aufnahme bei Überschreiten einer Pegelschwelle und Mitschneiden von bis zu zwei Sekunden Audiomaterial vor dem eigentlichen Aufnahmestart
Übertragung von Projekten und Audiodateien auf ein USB-Speichermedium im USB-Host-Modus

Specs:

Number of Input and output Channels

Inputs:
Mono (MIC/LINE): 8
Stereo (LINE): 2

Outputs:
MASTER OUT: 1
MONITOR OUT: 5

Inputs

Mono (MIC/LINE):
Type: XLR/TRS combo jacks
XLR: 2 HOT, TRS: TIP HOT)

Input gain
PAD OFF: +16 - +60 dB
PAD ON: −10 – +34 dB
Hi-Z ON: +6 - +50 dB

Input impedance
XLR: 3 kΩ
TRS: 10kΩ/1 MΩ (when Hi-Z ON)

Maximum input level
PAD OFF: 0 dBu (at 0 dBFS)
PAD ON: +26 dBu (at dBFS)

Phantom Power
+48 V

Stereo (LINE):
Type: TS phone/RCA pin (unbalanced) jacks
Maximum input level +10 dBu

Outputs

MASTER OUT:
Type: XLR jacks (balanced)
Maximum output level: +14.5 dBu
Output impedance: 100 Ω

MONITOR OUT A (TRS):
Type: TRS phone jacks (balanced)
Maximum output Level: +14.5 dBu
Output impedance: 100 Ω

MONITOR OUT A-E (PHONES):
Type: Standard Stereo phone jacks
Maximum output level: 42 mW + 42 mW at 60 Ω
Output impedance: 100 Ω

Buses

MASTER: 1
MONITOR: 5
SEND EFX: 1

Channel Strip
COMP:
LOW CUT: 75 Hz, 12 dB/OCT
EQ:
HIGH: 10 kHz, ± 15 dB, shelving
MID: 100 Hz-8 kHz, ±15 dB, peaking
LOW: 100 Hz, ± 15 dB, shelving

Level meters

Level segments: 12

Send effects

Effects:
16 types:
Hall 1 & 2 (reverb)
Room 1 & 2(reverb)
Plate (reverb)
Church (reverb)
DrumAmb (reverb)
GateRev (reverb)
Spring (reverb)
Delay (delay)
Analog (delay)
P-P Dly (delay)
Vocal 1-4 (delay + reverb)

Recorder

Maximum simultaneous recording tracks:
14 at 44.1/48 kHz (12 channel + stereo mix)
12 at 96 kHz

Maximum simultaneous playback tracks: 12

Recording format:
WAV 44.1/48/96 kHz, 16/24-bit, mono/stereo WAV format

Recording media:
16 MB-2 GB SD cards, 4 GB-32 GB SDHC cards, 64 GB-512 GB SDXC cards

Audio interface

44.1/48 kHz:
Recording: 14 channels
Playback: 4 channels

Bit depth:     24-bit
Interface:     USB 2.0

Card reader
Class:
Mass storage
USB 2.0 High Speed

USB HOST

Class:     USB 2.0 High Speed

Sampling rate
Sampling rate:     44.1/48/96 kHz

Frequency characteristics
44.1 kHz: -1.0 dB: 20 Hz - 20 kHz
96 kHz: -3.0 dB: 20 Hz - 40 kHz

Equivalent input noise

Actual measurements:
-128 dB EIN (IHF-A) with +60 dB/150 Ω input

Display: LCD with backlight (128x64 resolution)
Power supply: ZOOM AD-19 AC adapter (DC12 V/2 A)
Power consumption: 17W maximum

External dimensions:
445 mm (W) x 282 mm (D) x 70.5 mm (H)
17.5” (W) x 11.1” (D) x 2.78” (H)

Weight (main unit only):
2.53 kg / 5.58 lbs
